Dezumidificator pentru aer comprimat

[RosuFlorian]

Dezumidificator pt. aer comprimat ( il auziti mai des ca uscator de aer ), dupa cum spune si denumirea are rolul de a scoate umezeala din aerul compimat. Aerul comprimat uscat este folosit de foarte multe utilaje industriale din diferite domenii: industria alimentara, ind. maselor plastice, vopsitorii, ateliere de tamplarie...etc. Cum functioneaza un dezumidificator ? Este compus din vaporizator, compresor, condensator, valva de laminare sau capilar si freon (404 pt. capacitati mari >400l/min, 134 cap. mici ). Vaporizatorul este un schimbator de caldura teava in teava (contra-curent sau echi-curent asta depinde de constructor, am intalnit ambele variante). Aerul comprimat trece prin vaporizator, unde condenseaza vaporii de apa, apa rezultata este acumulata la baza schimbatorului si este purjata prin intermediul electrovalvelor comandate electronic la un interval de timp prestabilit sau epectrovalve cu senzori de nivel. Restul functionarii agregatului frigorific il cunoasteti. Revin cu foto.

[RosuFlorian]

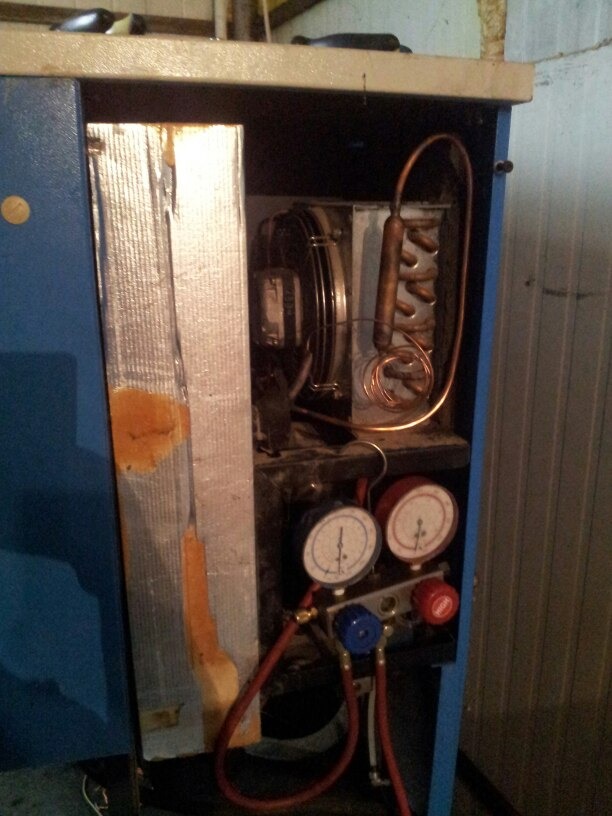

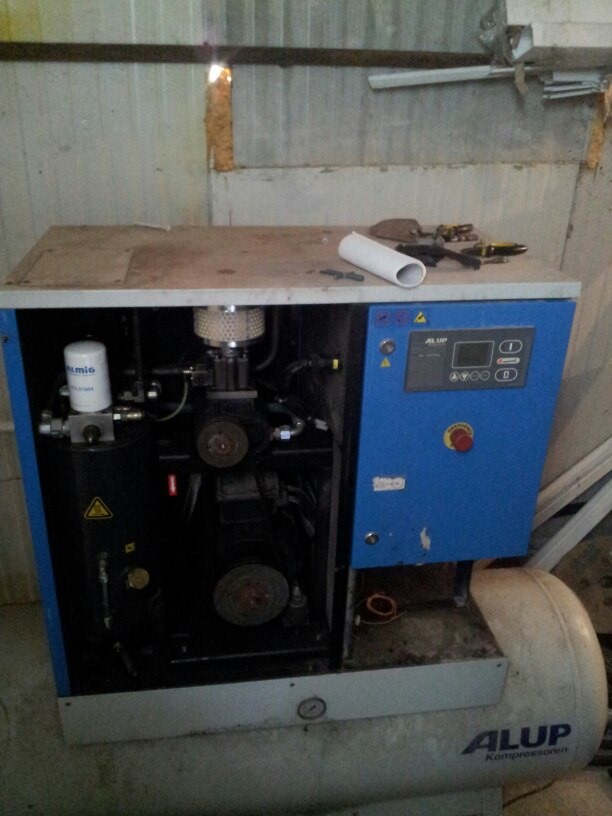

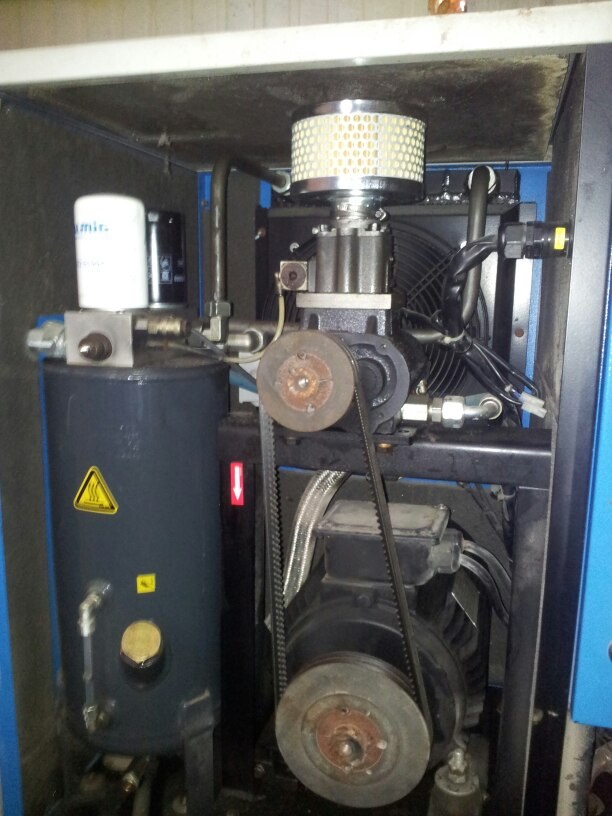

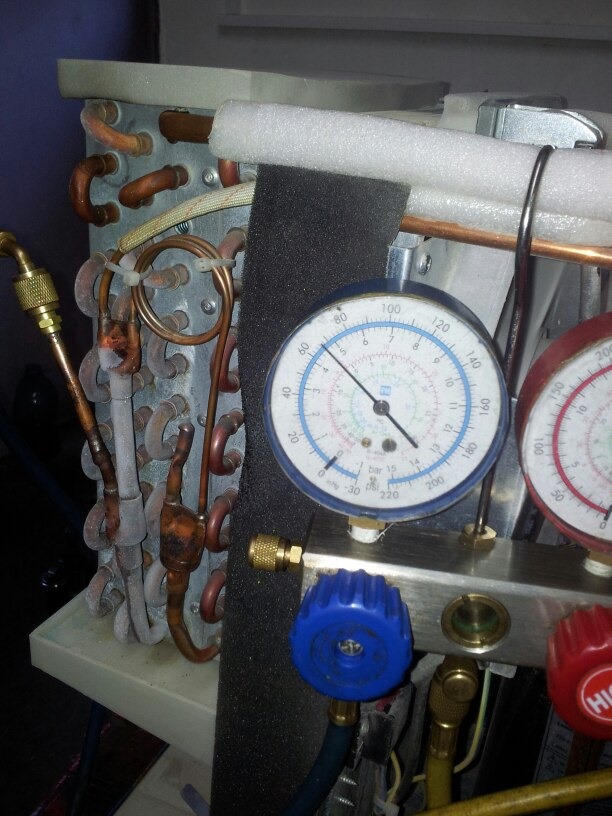

La revizia compresorului ( inlocuit filtre si ulei) am constatat ca locul de purjare este uscat, am demontat capacul "uscatorului" si surpriza! Teava dintre condensator si filtru rupta din cauza vibratiilor. Am inlocuit filtrul si am prelungit teava ( filtrul original era in cealalta parte a condensatorului, o inghesuiala teribila abia am reusit sa sudez ). Vaporizatorul se afla in incinta izolata cu folie aluminizata din partea stanga a foto cu ceasurile.

[RosuFlorian]

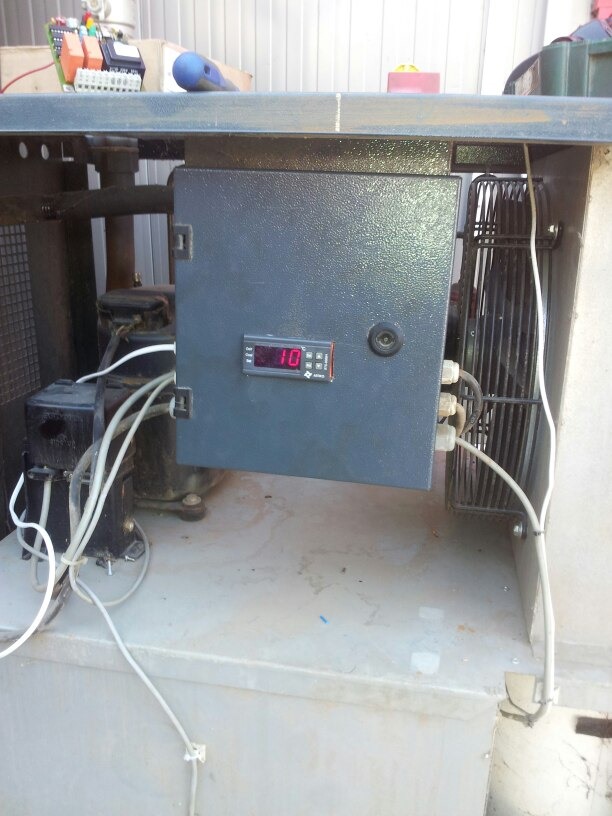

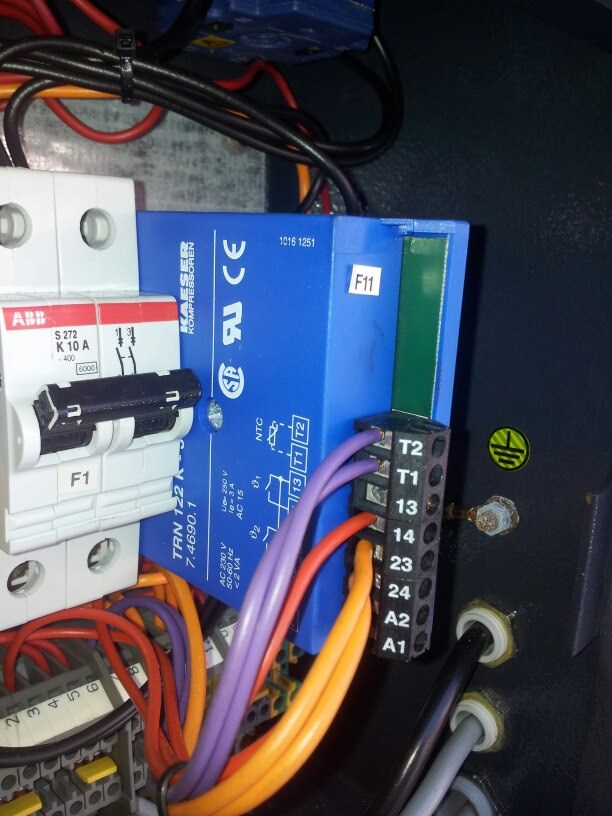

Dezumidificator de la un atelier de tamplarie de 800 l/min freon 404. La sectia de slefuire pe suprafetele proaspat slefuite apareau pete iar periile slefuitoare se incarcau foarte repede. Cauza - apa in instalatie. Problema - programatorul de temperatura cu functie si de purjare defect. Am adaptat un STC 8080 cu functie de degivrare, pt. a folosi aceasta functie in scopul purjarii. Vaporizatorul se afla in cutia mare de sub tabloul programatorului, se vede si sonda de temp intrand la baza. In dreapta vaporizatorului, sub condensator este o incinta izolata, este recuperatorul de lichid (apa se strange aici pana face purjarea ).

[RosuFlorian]

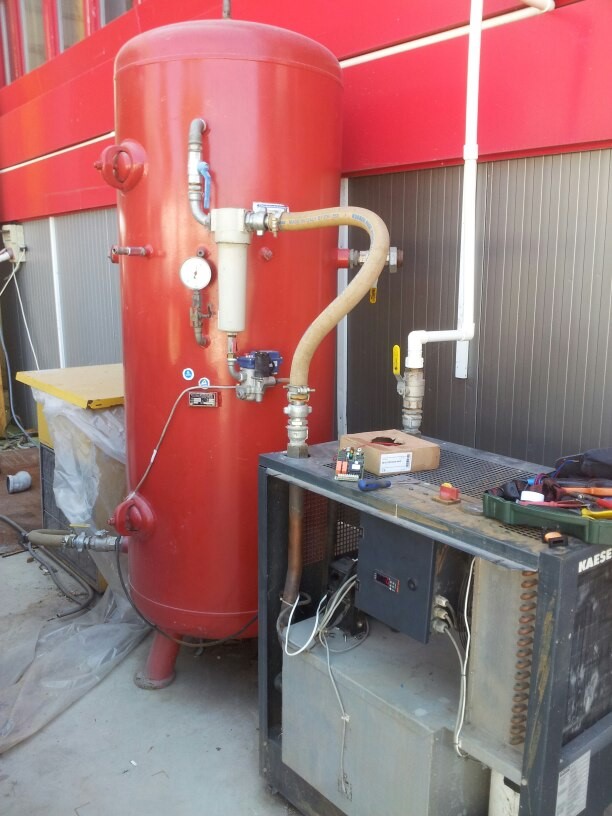

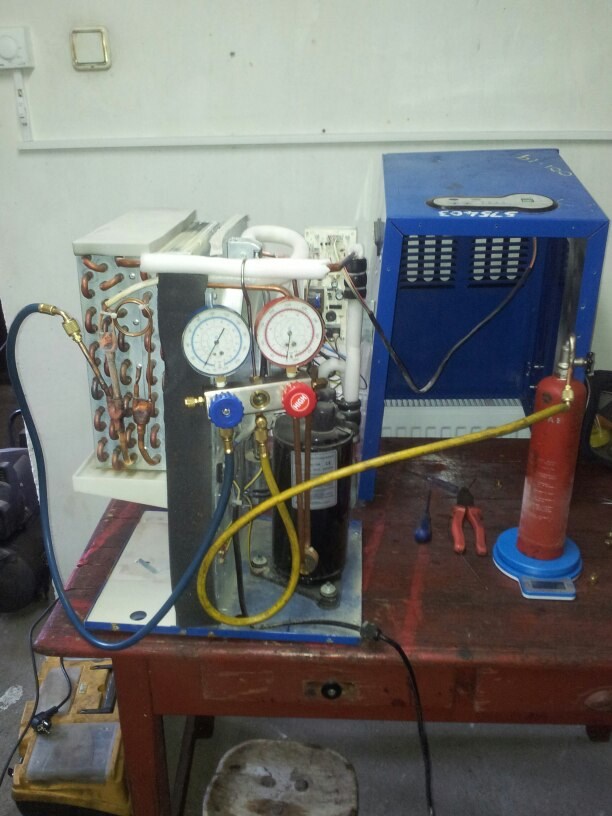

In foto cu butelia rosie, langa ceasul manometru este un filtru intermediar decantor, iar la baza lui este o electrovalva automata de purjare cu senzor de nivel (capac albastru). Am sa revin cu functionarea unui dezumidificator de camera, ... doar daca ascultati sfaturile domnului profesor ing. Olteanu si frecventati orele de curs si practica!

[Ing. Olteanu Mircea]

In foto cu butelia rosie, langa ceasul manometru este un filtru intermediar decantor, iar la baza lui este o electrovalva automata de purjare cu senzor de nivel (capac albastru). Am sa revin cu functionarea unui dezumidificator de camera, ... doar daca ascultati sfaturile domnului profesor ing. Olteanu si frecventati orele de curs si practica!

Salut Florin ,ma bucur pentru realizarile tale
,Indeamna baietii la carte

[RosuFlorian]

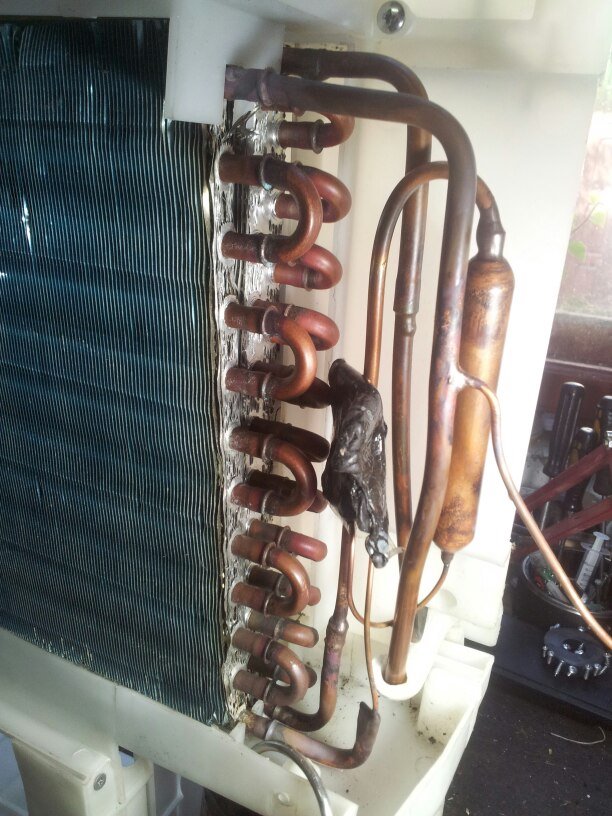

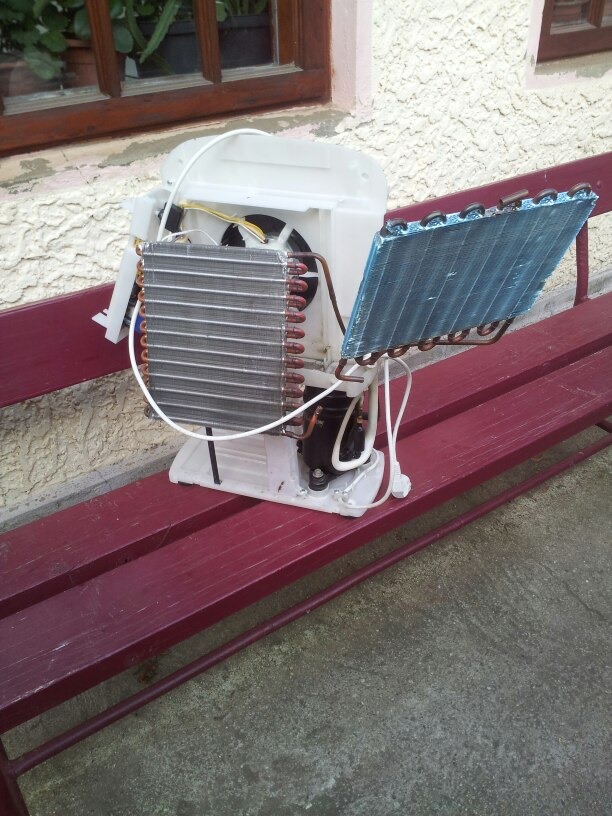

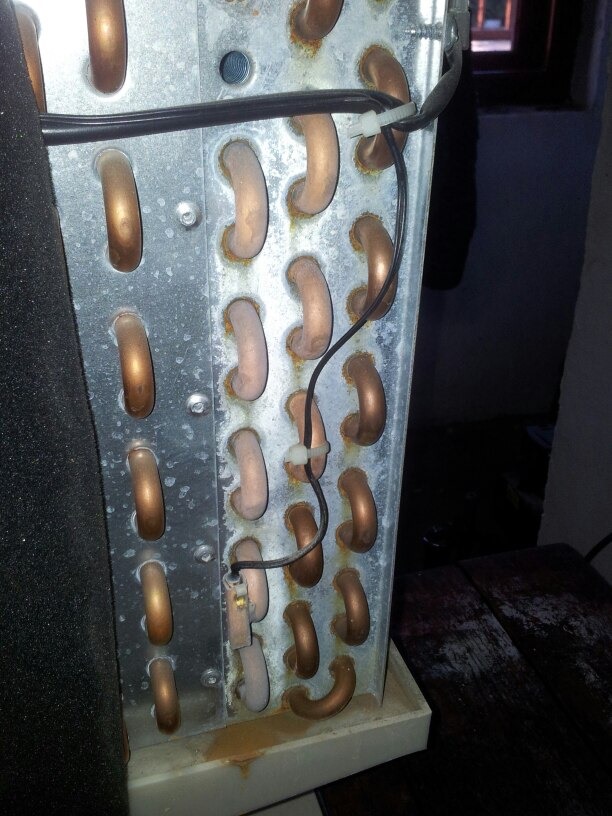

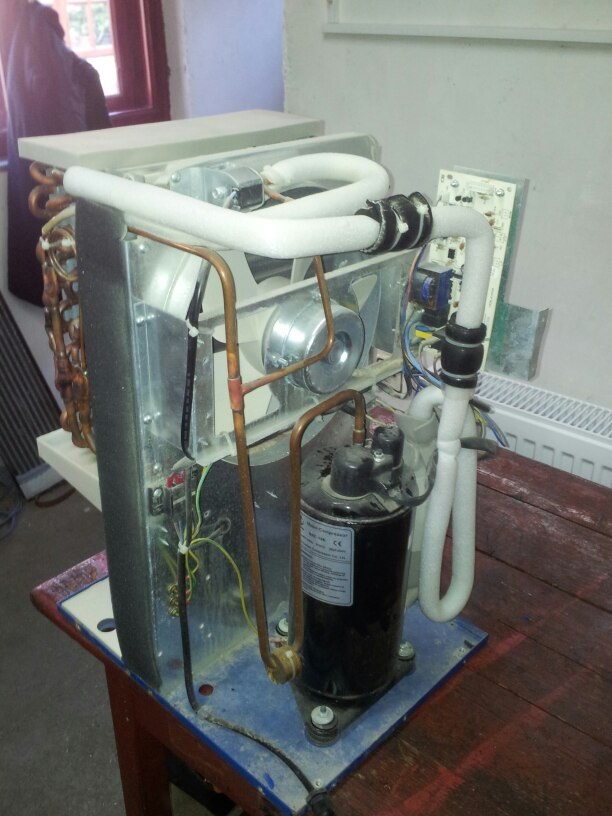

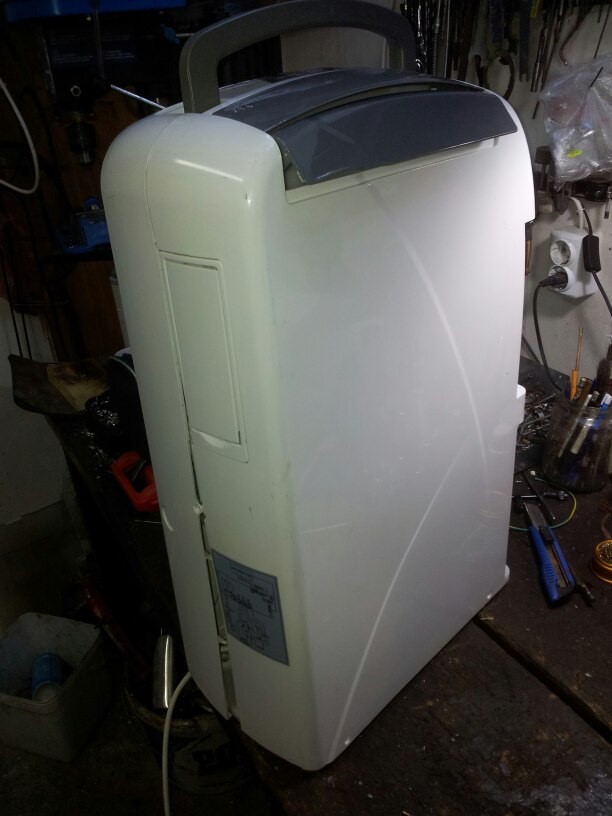

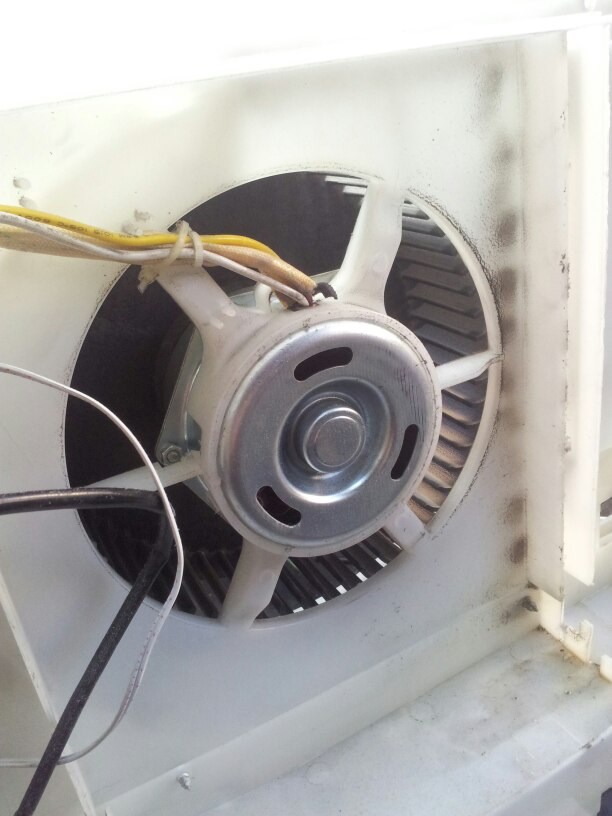

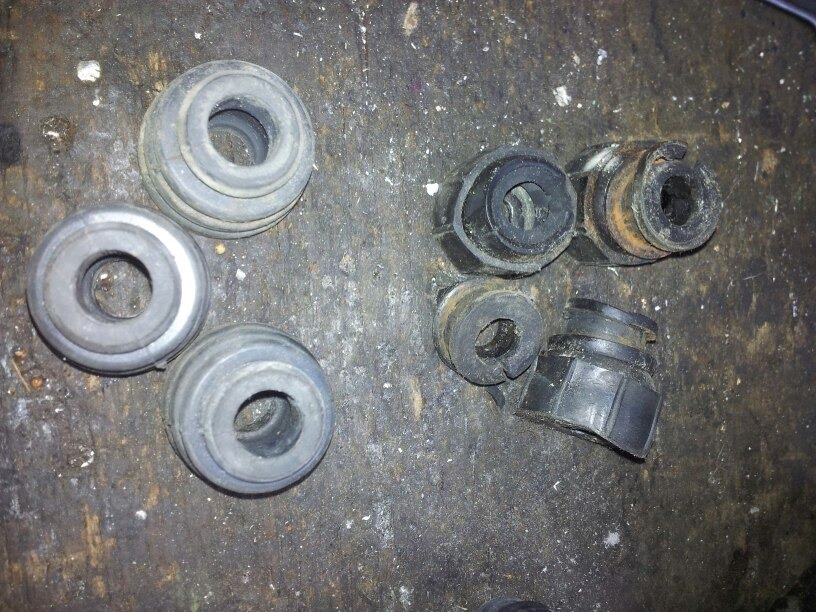

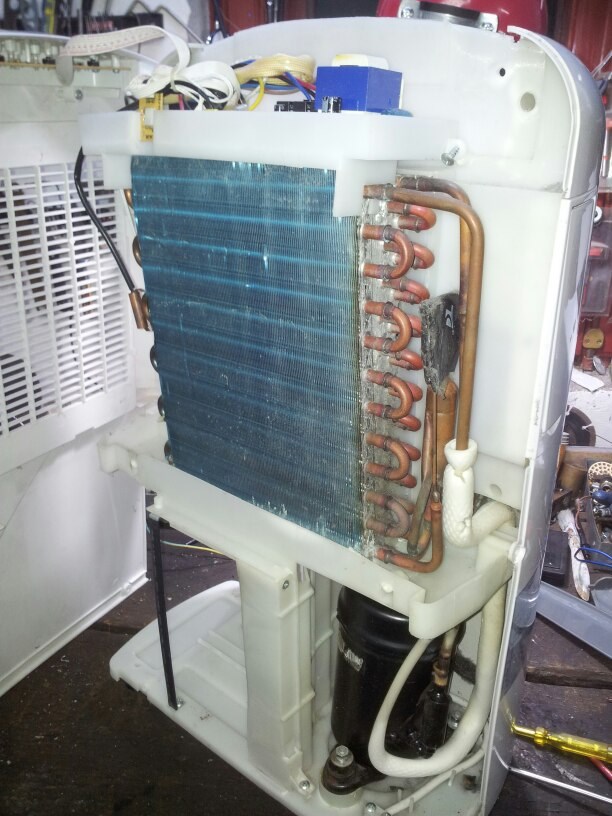

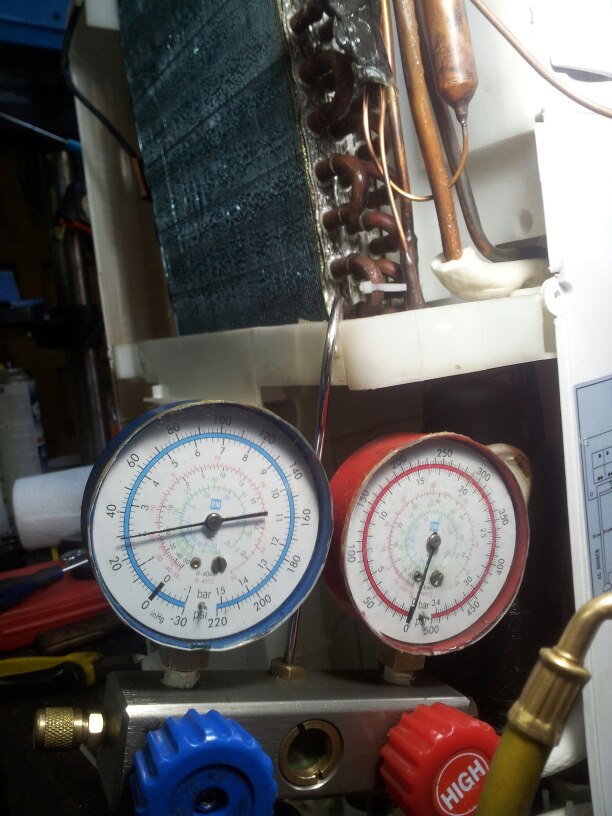

Dezumidificator de camera. Componente: compresor, condensator, filtru 15 g, capilar 30 cm, vaporizator, freon 134, ventilator si modulul electronic. Ventilatorul absoarbe aerul prin vaporizatorul si condensatorul ( sunt unul langa celalalt ) agregatului frigorific si il reda in camera. Aerul absorbit prin vaporizator se raceste si trece prin condensator, ajutand la condensare, unde preia o parte din caldura si este refulat la o temperatura aproximativ egala cu cea din camera. Umiditatea din aer este condensata pe vaporizator, iar picaturile de apa formate se scurg in vasul colector ( cand acesta se umple un senzor magnetic opreste functionarea ). Problema acestui dezumidificator a fost filtrul infundat si amortizoarele compresorului distruse.

[RosuFlorian]

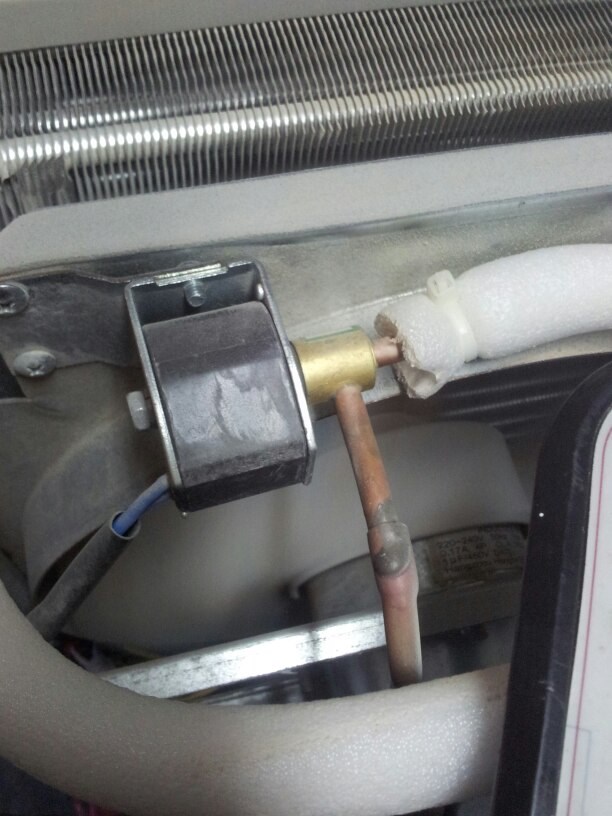

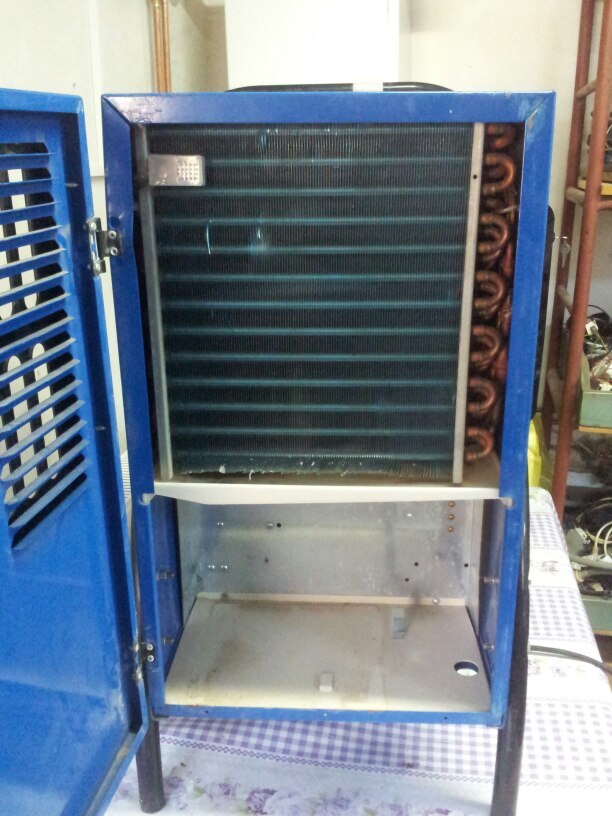

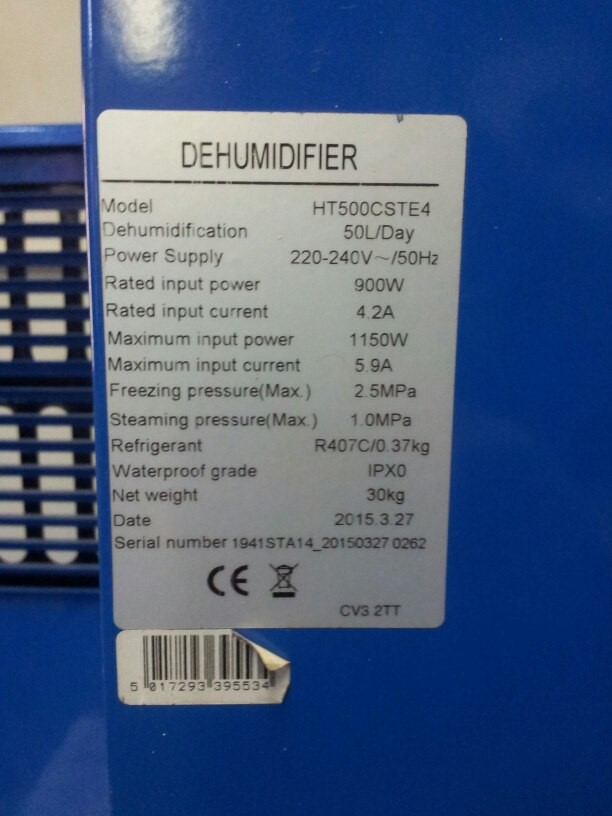

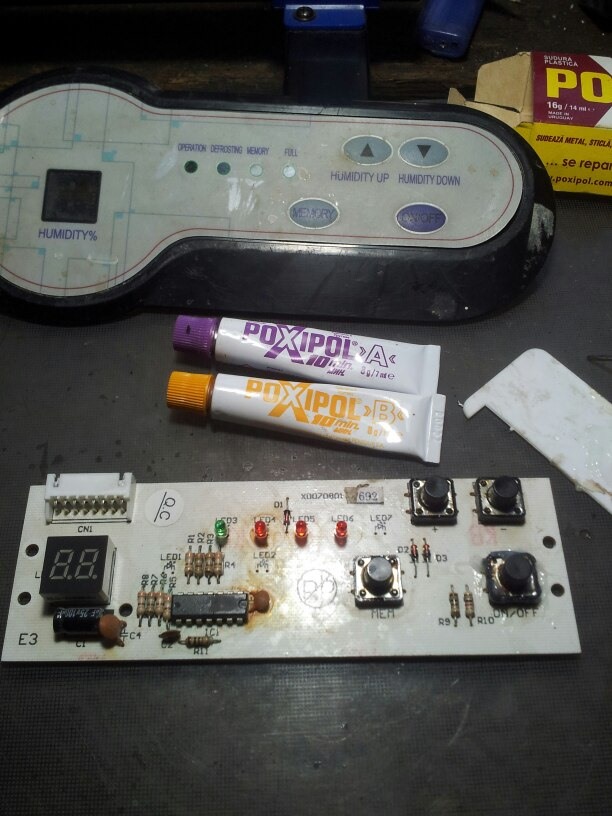

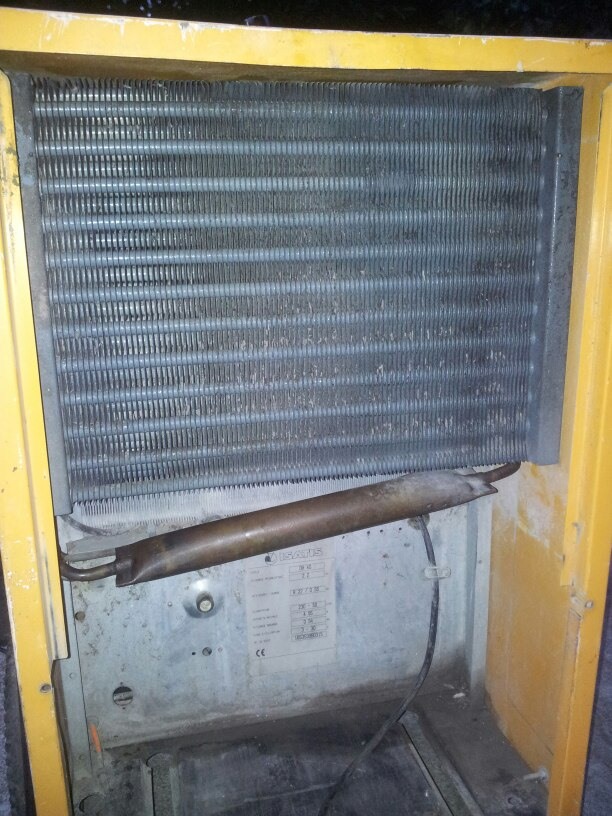

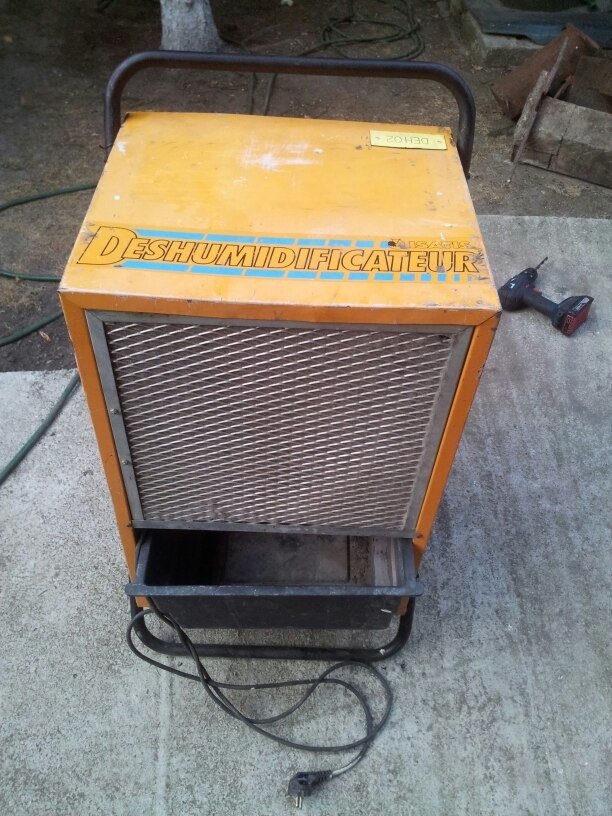

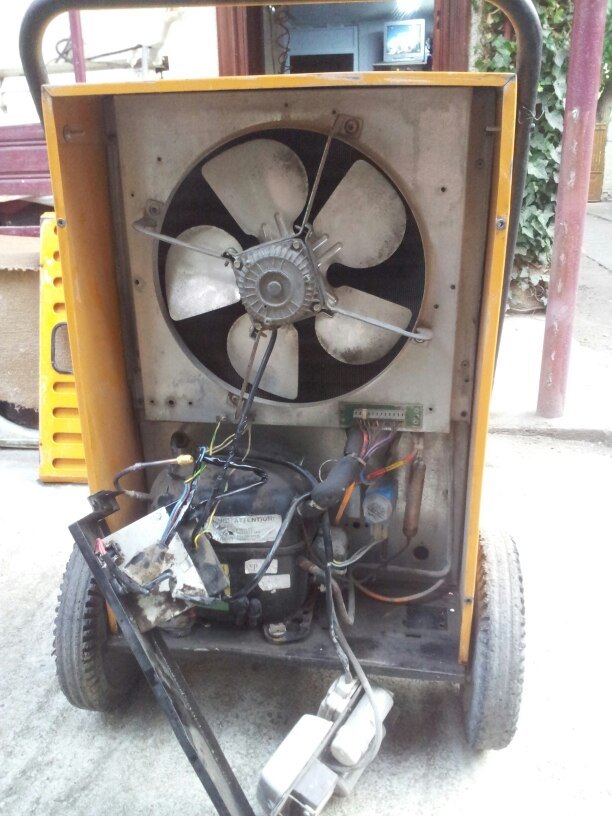

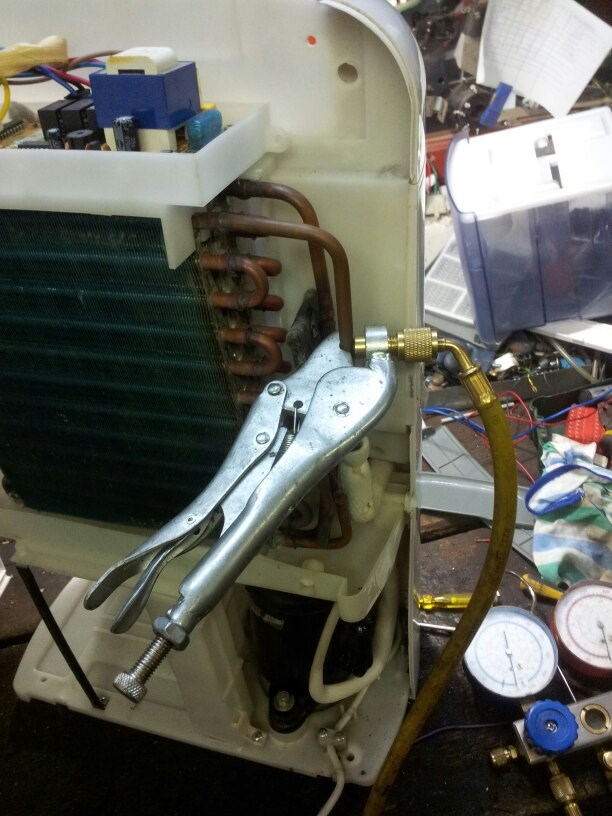

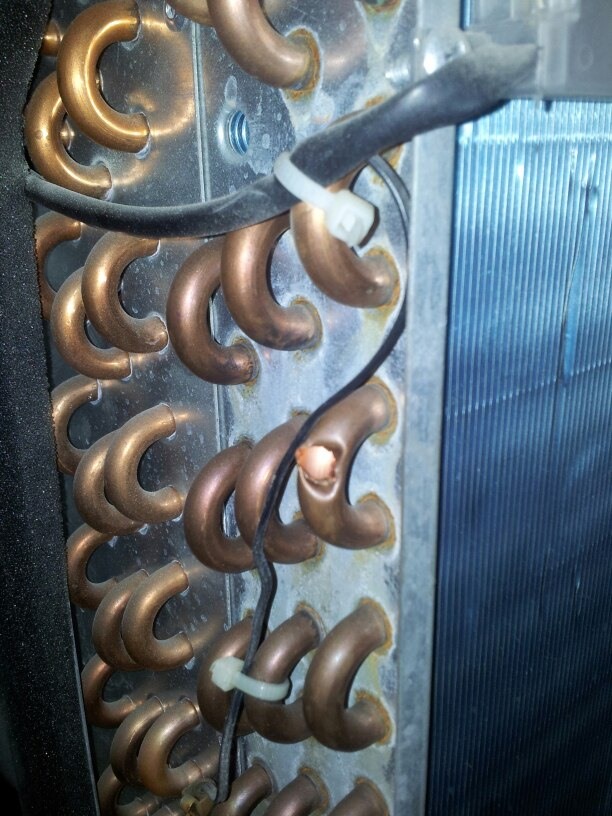

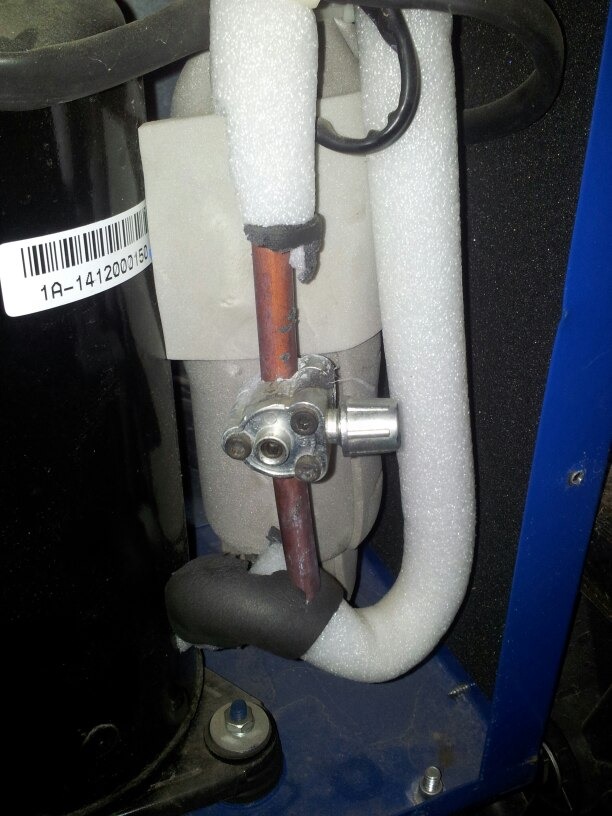

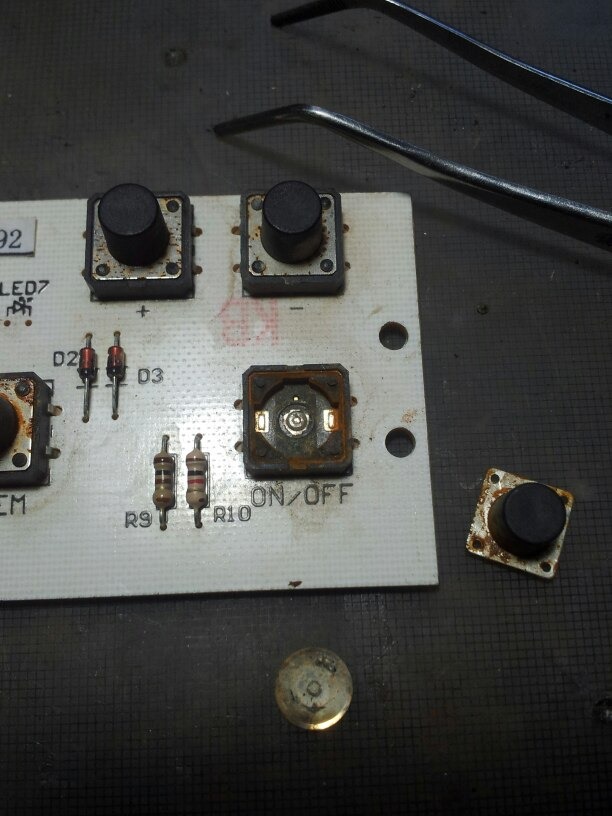

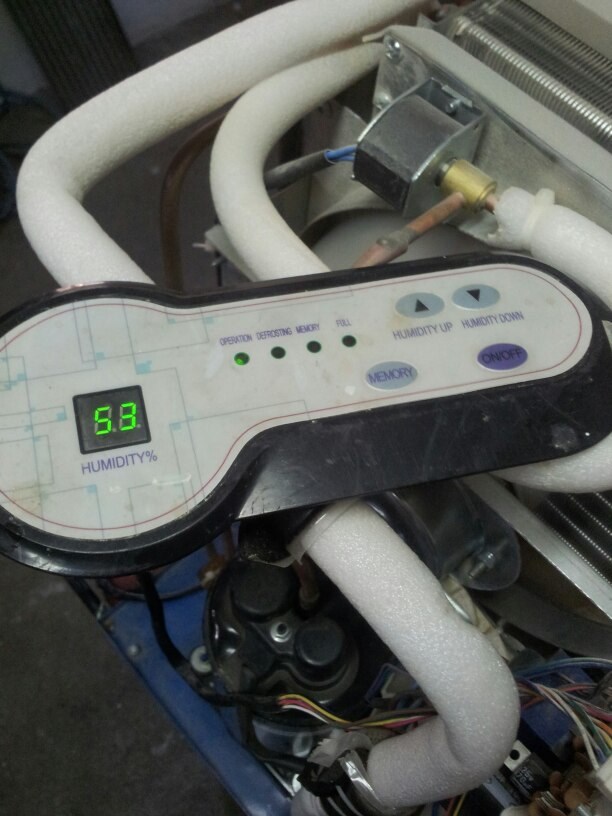

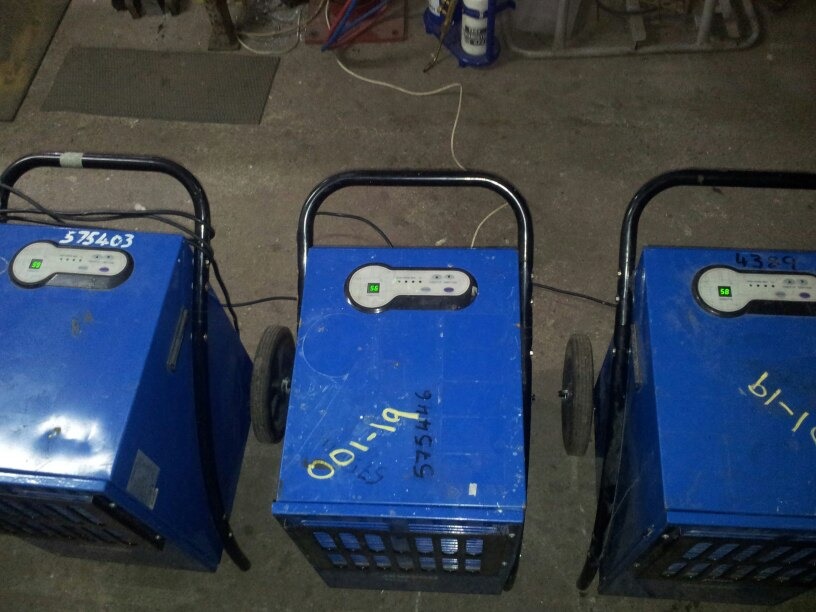

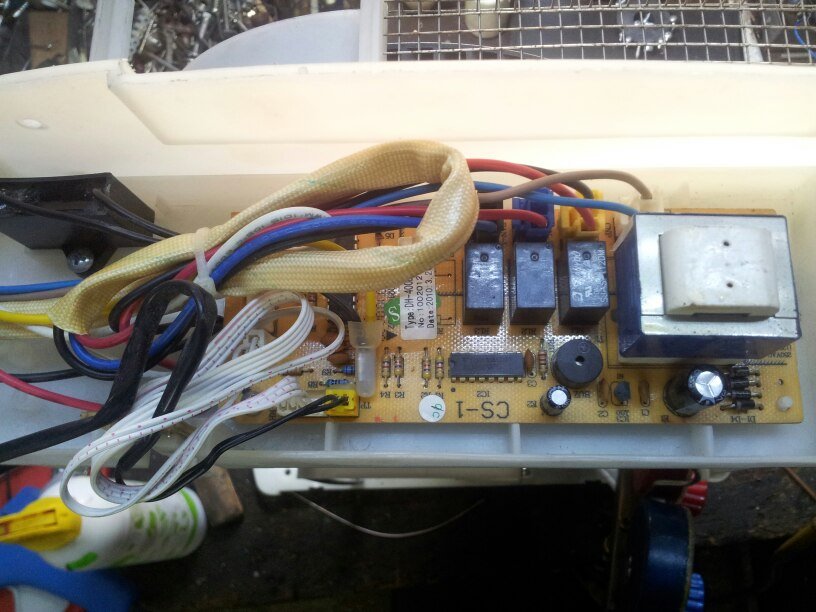

Trei dezumidificatoare mobile cu diferite defecte: 1- vaporizator gaurit, lipsa freon; 2- nu preia comenzi din placa; 3- lipsa freon ( pierdut tocmai pe la valva de service aplicata,... prefer valvele sudabile) +afiseaza eroare F2 (sonda degivrare).

[RosuFlorian]

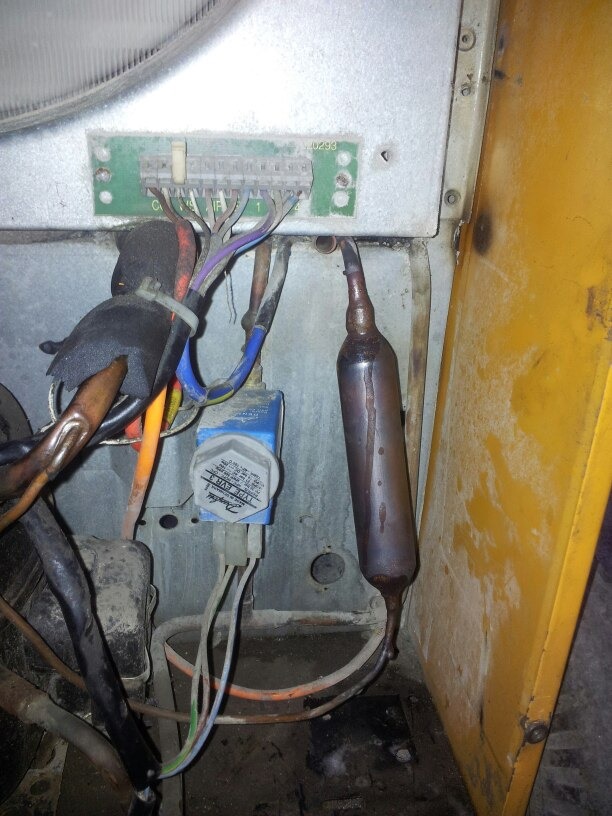

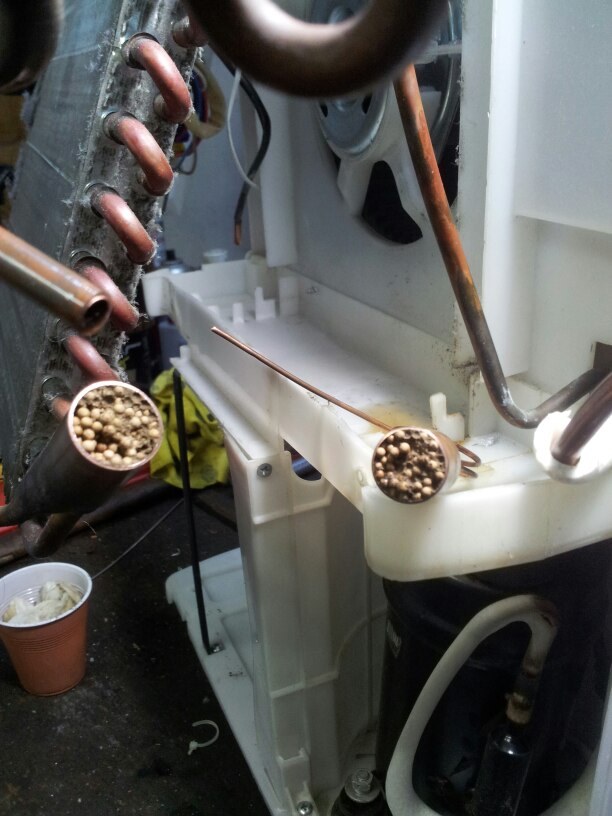

Dezumidificator mobil cu filtru infundat.
