Am demontat un compresor auto cu carcasa sparta .Compresorul are doua chiuluase ,pe fiecare chiuluasa are 5 pistoane angrenate de un arbore cotit Pistoanele lucreaza perechi in box cand unul este in compr cel din spate este in aspiratie .Filmul este foarte util de urmarit .
Filmulet cu compresorul
http://youtu.be/-NQNqW9Wbjc
Demontare comp auto 2chiuluase cu 5 pistoane/chiuluasa
5 mesaje
• Pagina 1 din 1
-
- Mesaje: 147
- Membru din: Mie Ian 07, 2015 7:13 pm
- Localitate: Zimnicea
Demontare comp auto 2chiuluase cu 5 pistoane/chiuluasa
de iordan.dan » Sâm Iun 06, 2015 1:10 pm
- Fişiere ataşate
-

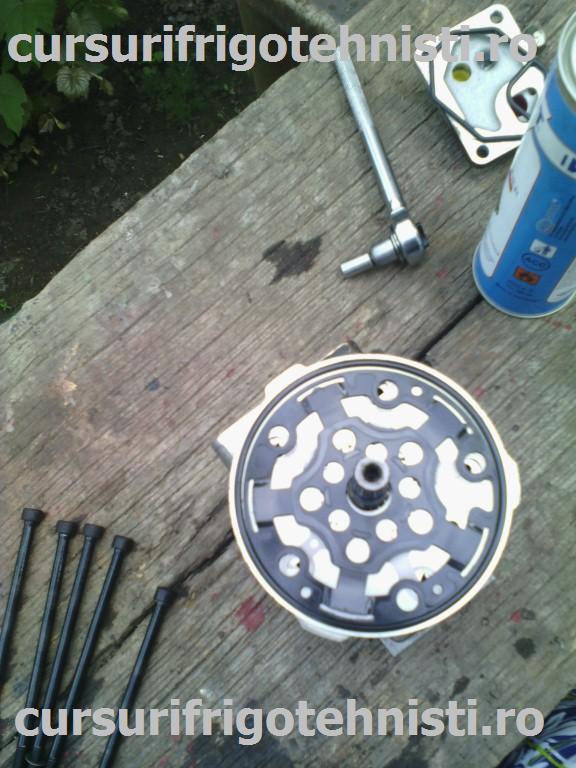

- Demontare compresor auto cu 5 pistoane/fata Se vede axul de angrenare care este prevazut cu canelura pentru cuplarea ambreiajului
- IMG_20150514_170557 (Custom).jpg (83.21 KiB) Vizualizat de 4047 ori
-

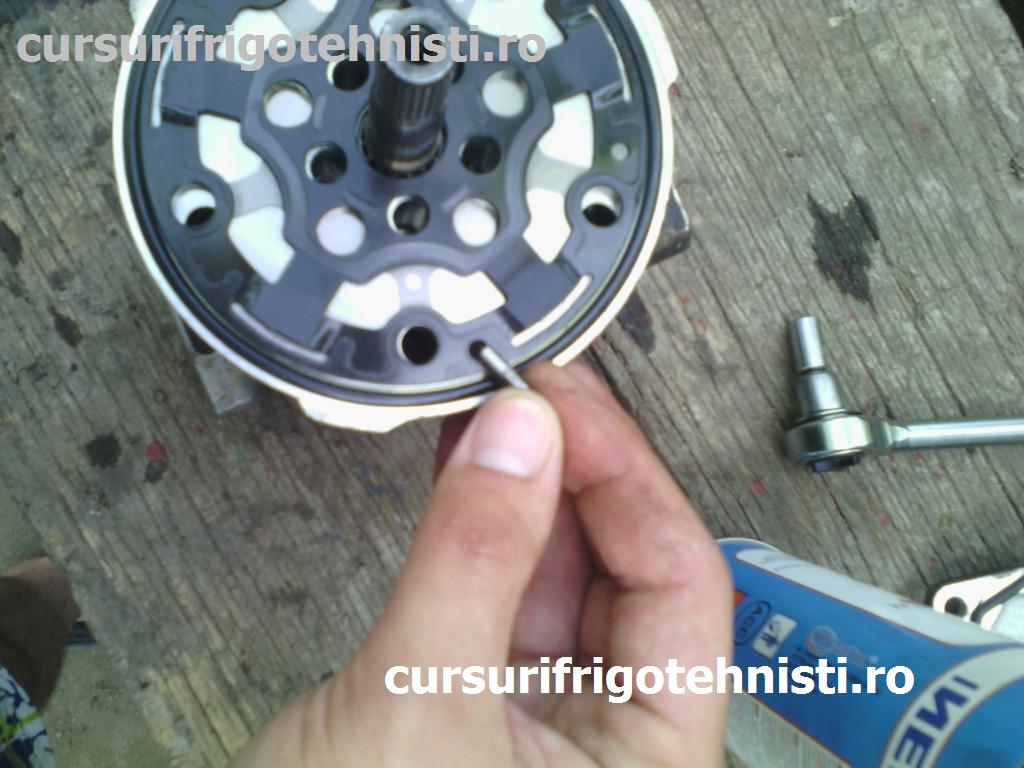

- Demontare compresor auto cu 5 pistoane/fata Se vede axul de angrenare care este prevazut cu canelura pentru cuplarea ambreiajului
- IMG_20150514_170754 (Custom).jpg (102.39 KiB) Vizualizat de 4047 ori
-

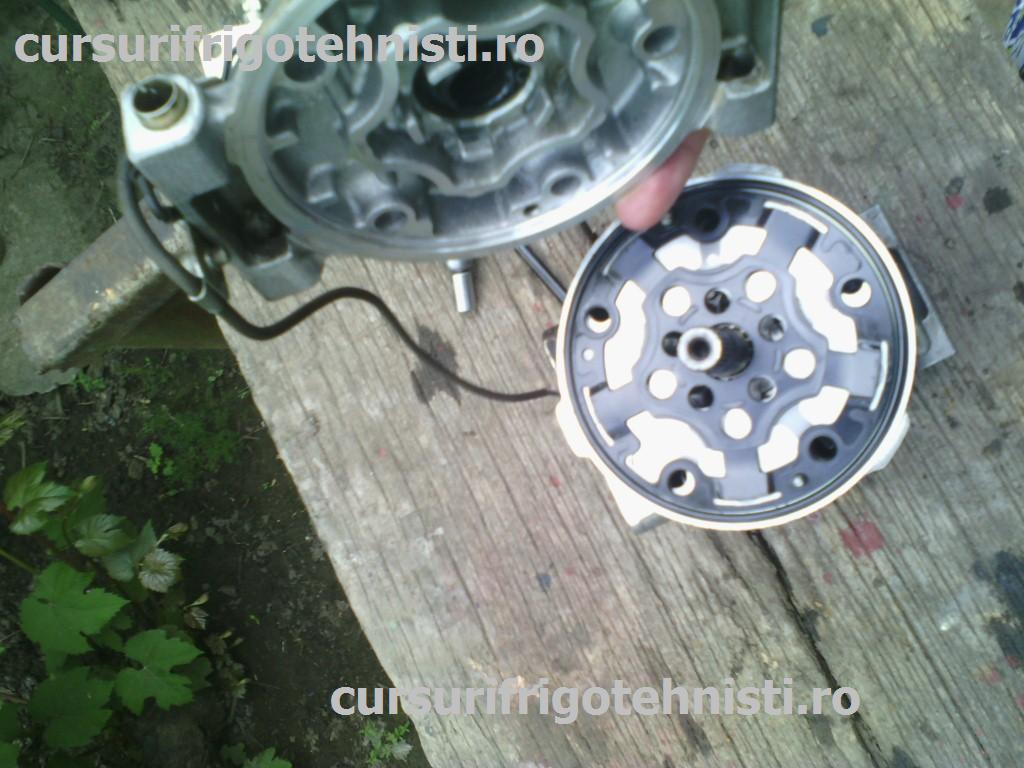

- Demontare compresor auto cu 5 pistoane/fata Se vede axul de angrenare care este prevazut cu canelura pentru cuplarea ambreiajului
- IMG_20150514_171141 (Custom).jpg (110.44 KiB) Vizualizat de 4047 ori
-

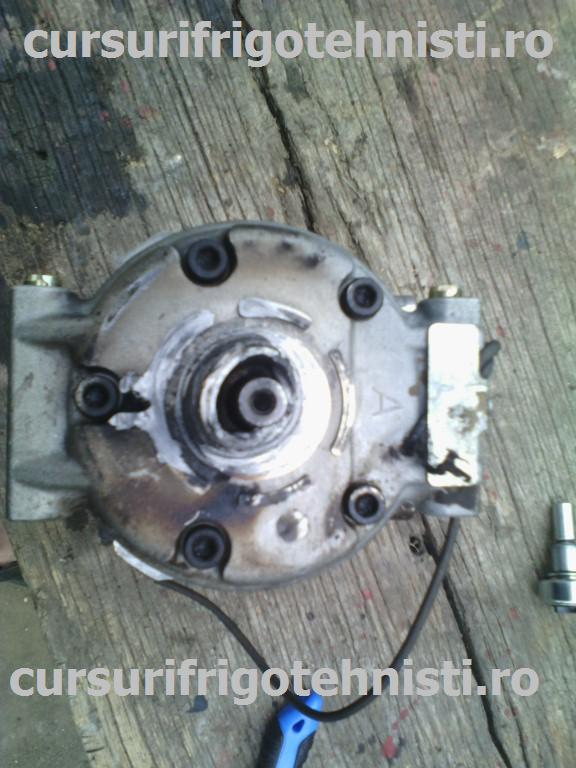

- Cele 5 suruburi pentru demontare se vede carcasa sparta deoarece a frecat ambreiajul de ea
- IMG_20150514_172252 (Custom).jpg (76.04 KiB) Vizualizat de 4047 ori
-

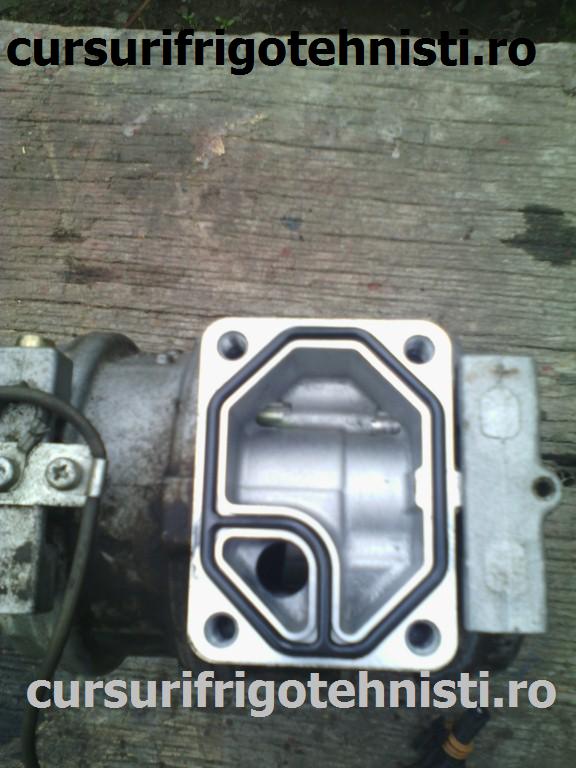

- Capul compresorului pe unde se leaga la circuitul frigorific Aspiratia si Refularea La refulare avem un diametru mai mic ,exact cum am invatat la scoala Garnitura de etansare din cauciuc special
- IMG_20150514_172852 (Custom).jpg (71.64 KiB) Vizualizat de 4047 ori
-

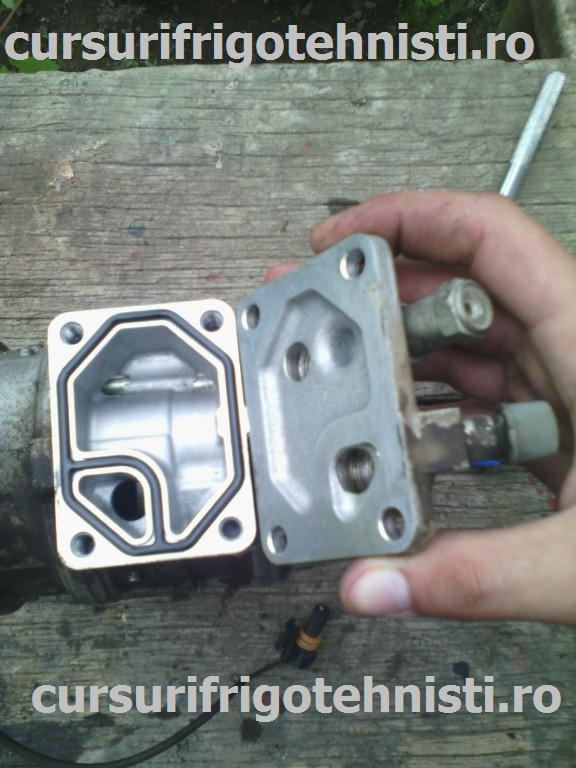

- Capul compresorului pe unde se leaga la circuitul frigorific Aspiratia si Refularea
- IMG_20150514_172900 (Custom).jpg (72.13 KiB) Vizualizat de 4047 ori
-PFA Zimnicea
-Tehnician Automatizari (Postliceala Carol I)
-Electrician
https://www.cursuridecalificareacredita ... ctricieni/
https://www.cursurifrigotehnisti.ro/cur ... nstructii/
-Tehnician Automatizari (Postliceala Carol I)
-Electrician
https://www.cursuridecalificareacredita ... ctricieni/
https://www.cursurifrigotehnisti.ro/cur ... nstructii/
-
- Mesaje: 147
- Membru din: Mie Ian 07, 2015 7:13 pm
- Localitate: Zimnicea
Re:Demontare comp auto 2chiuluase cu 5 pistoane/chiuluasa
de iordan.dan » Sâm Iun 06, 2015 1:57 pm
Inca un rand de poze ,pun si un filmulet https://www.youtube.com/watch?v=-NQNqW9 ... e=youtu.be
- Fişiere ataşate
-

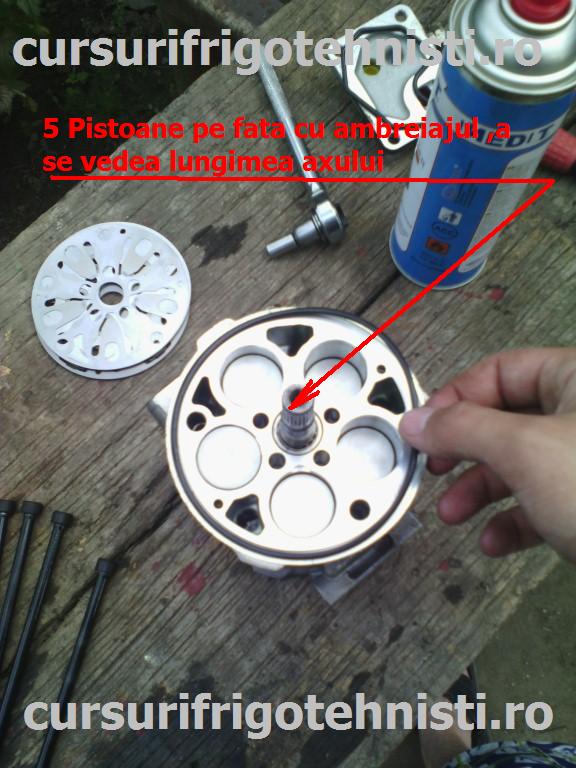

- Pistoanele sunt asezate in box (spate in spate ) cand unul este in comp cel din spate este in aspiratie Deci daca facem socoteala avem 5x2 pistoane
- 5 pistoane.jpg (85.64 KiB) Vizualizat de 4007 ori
-

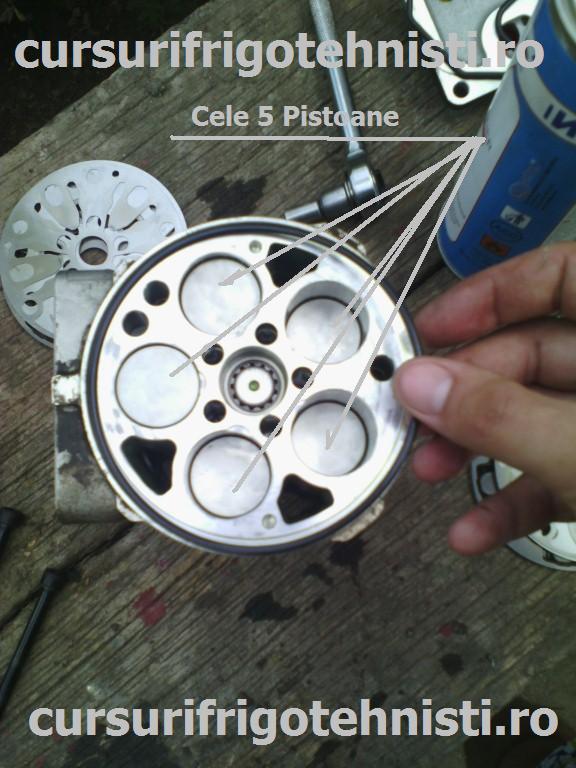

- Cele 5 pistoane care functioneaza in II actionate de acelas arbore
- IMG_20150514_170117 (Custom).jpg (79.83 KiB) Vizualizat de 4029 ori
-

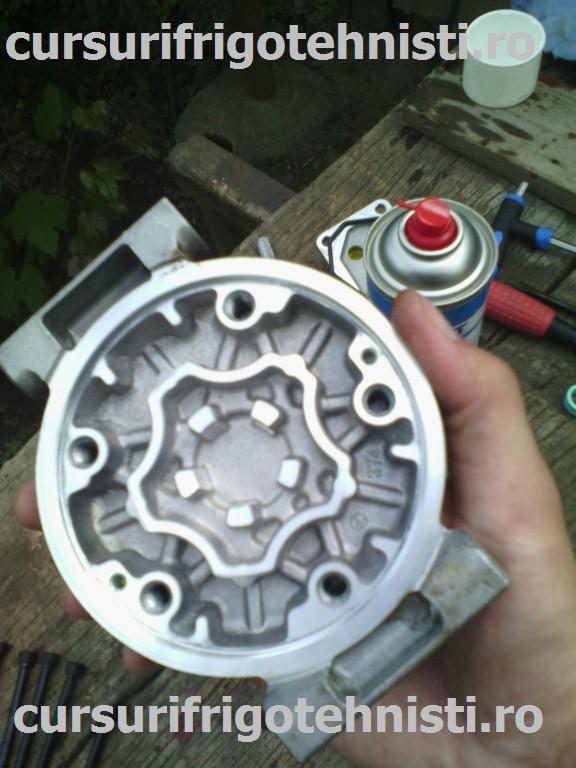

- Se vad profilele din capul pistoanelor aici am A/R pe fiecare piston
- IMG_20150514_170414 (Custom).jpg (69.11 KiB) Vizualizat de 4029 ori
-

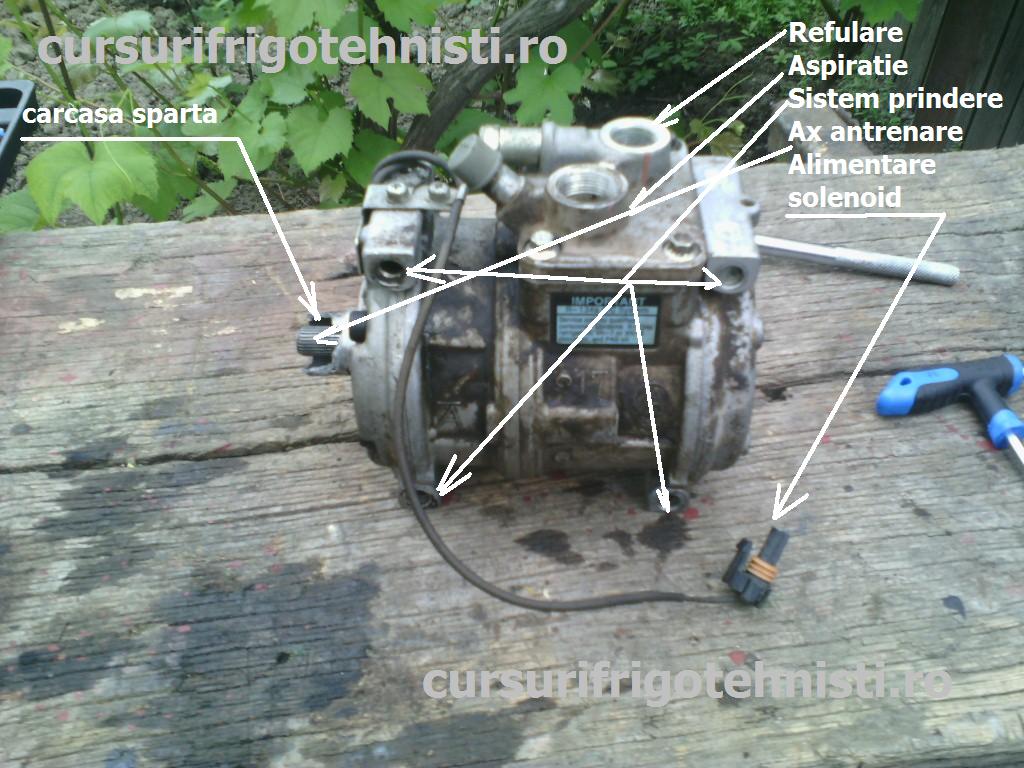

- Compresorul inainte de demontare
- IMG_20150514_173004 (Custom).jpg (140.85 KiB) Vizualizat de 4030 ori
-

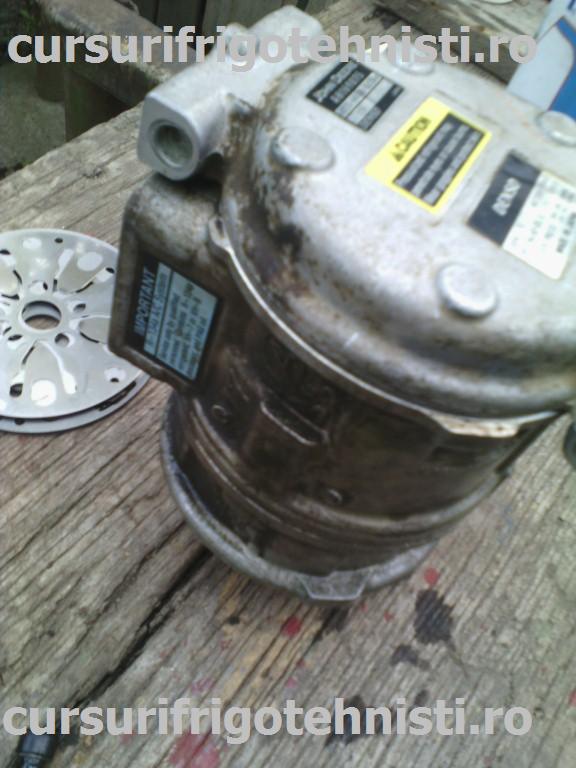

- Demontare compresor in parti componente
- IMG_20150514_170425 (Custom).jpg (69 KiB) Vizualizat de 4030 ori
-

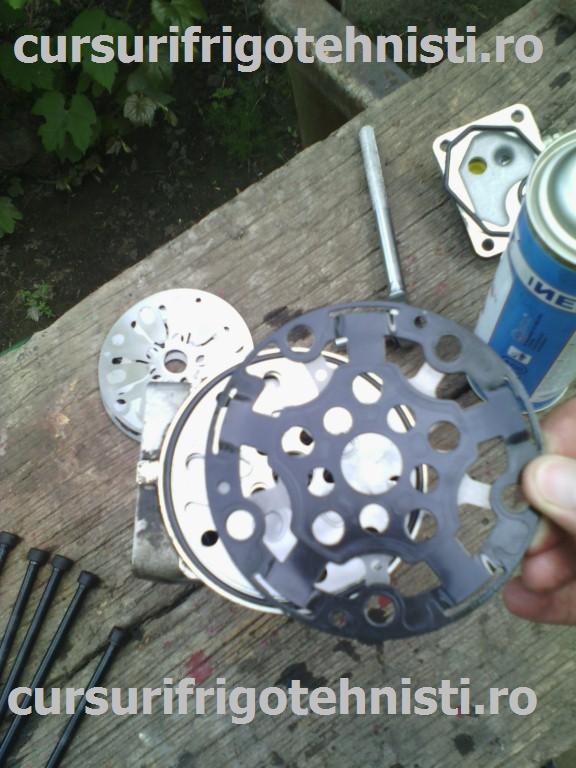

- Demontare compresor in parti componente
- IMG_20150514_170233 (Custom).jpg (77.95 KiB) Vizualizat de 4030 ori
-PFA Zimnicea
-Tehnician Automatizari (Postliceala Carol I)
-Electrician
https://www.cursuridecalificareacredita ... ctricieni/
https://www.cursurifrigotehnisti.ro/cur ... nstructii/
-Tehnician Automatizari (Postliceala Carol I)
-Electrician
https://www.cursuridecalificareacredita ... ctricieni/
https://www.cursurifrigotehnisti.ro/cur ... nstructii/
-
- Mesaje: 9
- Membru din: Mie Dec 17, 2014 3:16 am
- Localitate: Ploiesti
Re: Demontare comp auto 2chiuluase cu 5 pistoane/chiuluasa
de Cosmin » Dum Iun 07, 2015 3:37 pm
Foarte interesant modul de functionare .Daniel ai PM de la mine cand vin in Buc poate ne vedem
-
- Mesaje: 3
- Membru din: Vin Iun 05, 2015 2:39 pm
- Localitate: Bucuresti
Re: Demontare comp auto 2chiuluase cu 5 pistoane/chiuluasa
de Toader gr 2 » Lun Iun 08, 2015 12:32 pm
Sunt niste compresoare foarte compacte de mare putere Pistoanele functioneaza perechi ,cum ai spus tu "in box"Ca durata de functionare sunt foarte fiabile
-
- Mesaje: 4
- Membru din: Mie Iun 10, 2015 12:01 pm
- Localitate: Orsova
Re: Demontare comp auto 2chiuluase cu 5 pistoane/chiuluasa
de Dan32 » Joi Iun 18, 2015 5:34 pm
Am urmarit filmul de 3 ori sa inteleg cum functioneaza .pana la urma ai reusit sa il repari
